Zegar został zmontowany na bazie kitu kupionego w dalekim kraju. Po zmontowaniu okazało się, że coś jest nie tak z procesorem i zegar nie chodzi. Zaprojektowałem płytkę, która zastąpiła oryginalny procesor oraz napisałem oprogramowanie dopasowane do schematu zegara.
Schemat zegara: Download IV-11_clock_VFD_schematic
Schemat protezy procesora:
.
Nic specjalnego w schemacie układu zastępującego procesor nie ma. Najważniejsze jest złącze J1 pomiędzy płytką procesora atmega326 a płytką zegara.

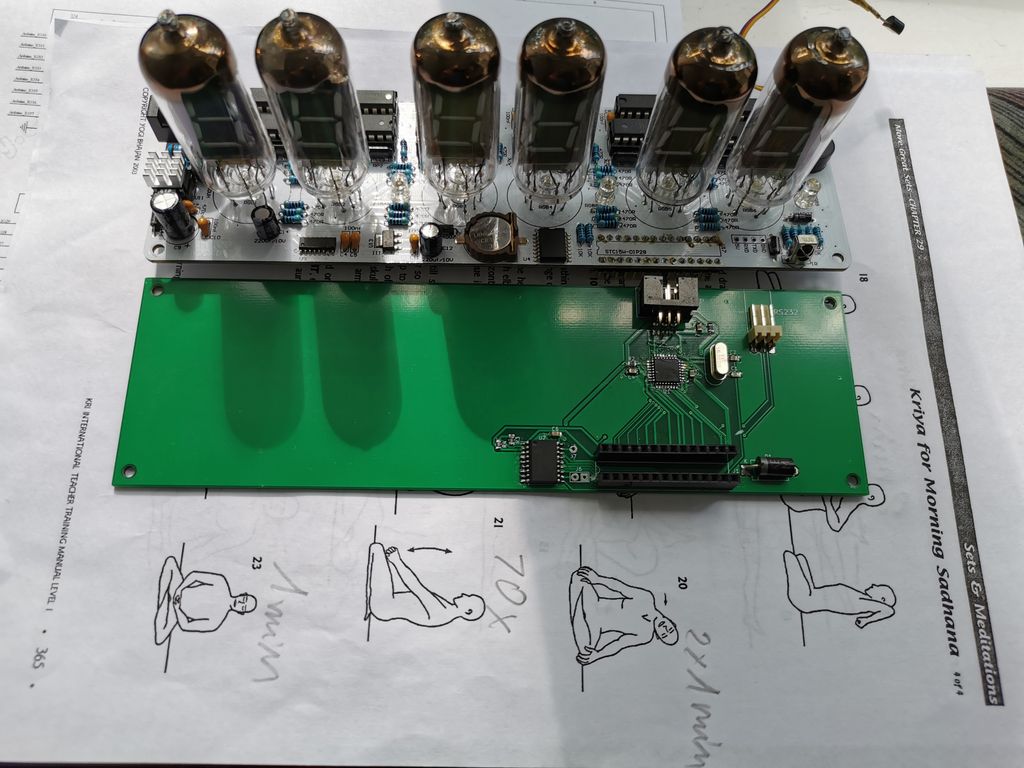

Zegar i płytka procesora:

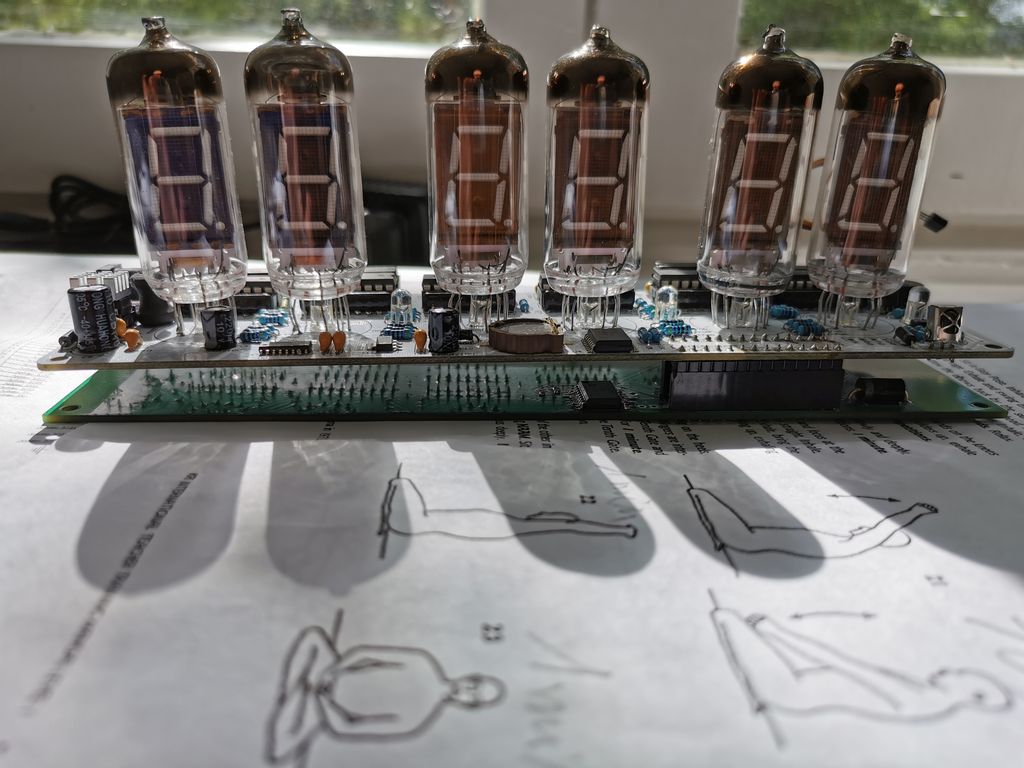

Płytki złożone razem (zegar IV-11 VFD oraz procesor zastępczy):
Żeby procesor działał, a zegar pokazywał co trzeba potrzebny jest program: IV-11 VFD clock software.
Zegar sekwencyjnie wyświetla czas (jakiś czas 30s), potem datę (5s) potem temperaturę (5s).

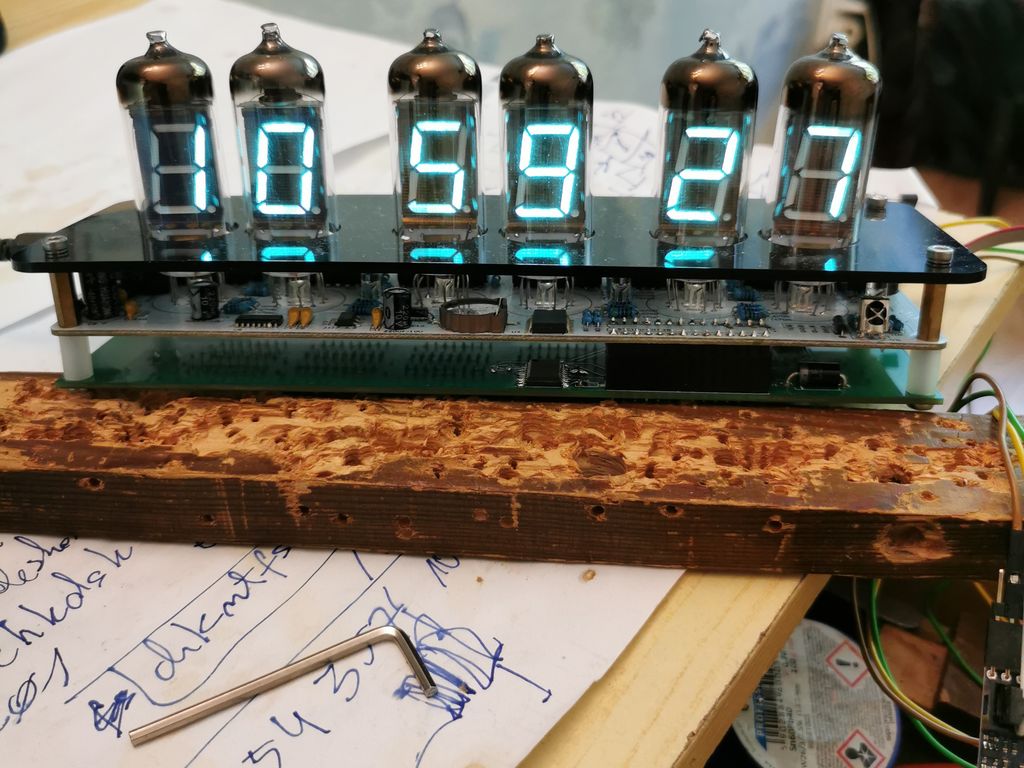

Wyświetlanie czasu:
Zegar w akcji (śledzenie upływu czasu):
