Nie będę tu dublował informacji, które są ogólnie dostępne. Postaram się opisać te rzeczy, które są rozproszone (np. w Telegramie, gdzie można uzyskać wsparcie) i rzeczy, które sam doświadczyłem podczas budowy (która jeszcze trwa ;-)).
I tak (piszę od końca):
na płycie głównej (motherboard) chłodzić można (ale ponoć niekoniecznie) układ ADC (bez radiatora osiąga temperaturę 70 stopni, z małym radiatorkiem 60 C); pozostałe układy na tej płytce nie wymagają chłodzenia

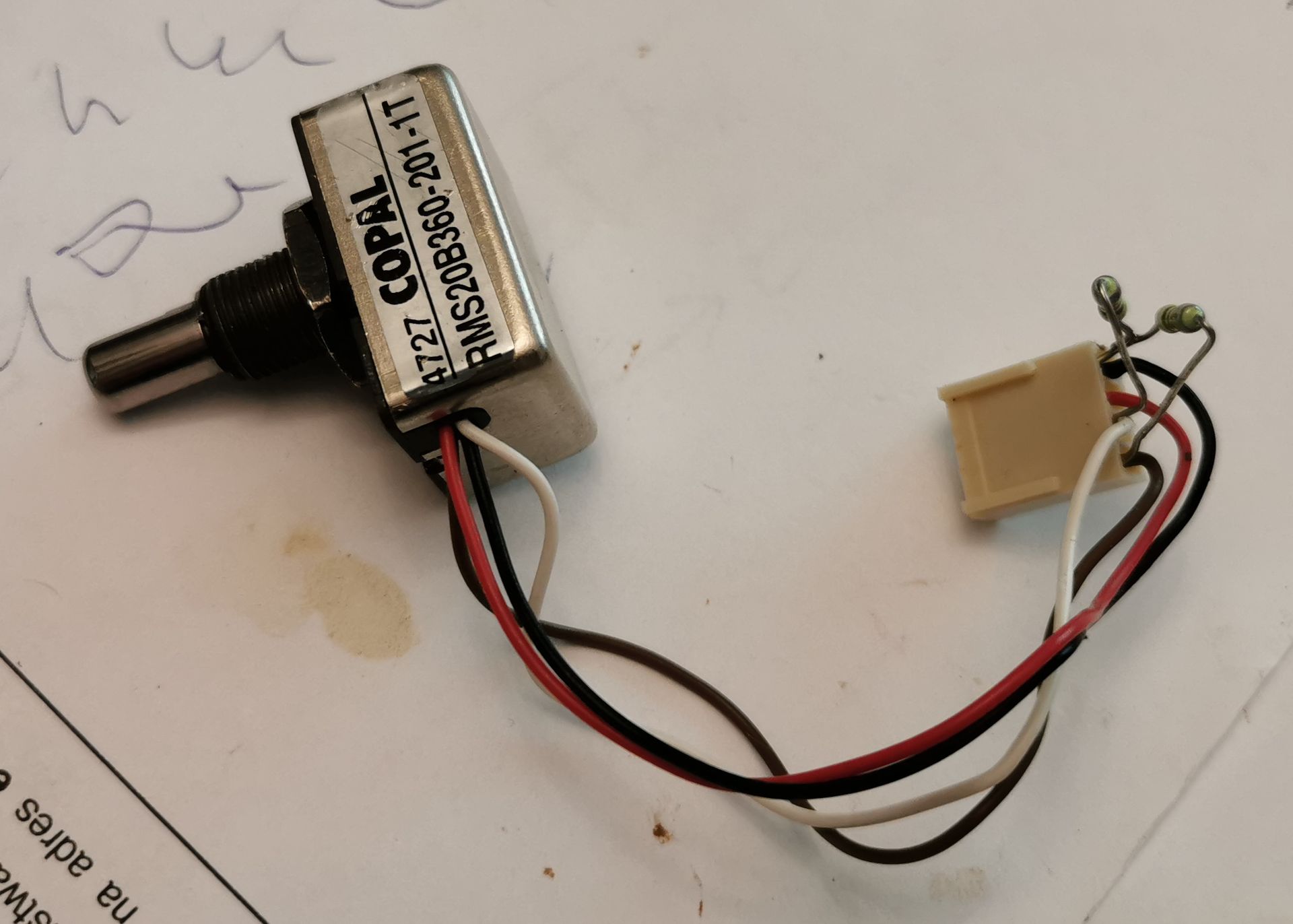

użyłem enkodera Copal
enkoder Copla dla TRX Wolf
, który jest mniejszy od oryginału i nie potrzeba przedłużać ośki
oryginał enkodera ma jeszcze tą wadę (lub mój Front Unit rev 10 na 3,5 cala ma wadę), że korpus nachodzi na gniazdo karty SD i trzeba stosować tulejki przy przykręcaniu enkodera do płytki
a propos gniazda do karty SD: na w/w płytce Front i na schemacie jest błędne gniazdo DM3D-SF; footprint dla tego gniazda jest dobry, tylko, że po wlutowaniu tego gniazda do płytki kartę trzeba by wkładać od wewnątrz (gdyby nie przeszkadzały inne elementy SMD sąsiadujące). Ja zastosowałem gniazdo DM3BT-DSF-PEJS/C, które z niemałym trudem przylutowałem (footprint jest od innego gniazda)
uwaga!
oryginalny enkoder ma wyjście Open kolektor/dren
Copal ma na wyjściu rezystory 1k podłączone pod 5V (a procesor mamy 3,5V)
ja zastosowałem dodatkowe rezystory 2,2k podłączone do masy na wyjściach A/B, które stanowią dzielnik napięcia
zamiast powyższego można rozebrać enkoder i wylutować rezystory 1k będące na wyjściach komparatorów
ustawienia konieczne do pracy na CW z komputera (kluczuje komputer a nie tylko manipulator i działa CAT)
nie jest to opisane w dokumentacji. Kluczowe jest to, że trzeba ustawić i skonfigurować obydwa porty COM, które pojawiają się po podłączeniu Wolfa przez USB
jeden port pracuje dla komunikacji CAT
drugi port służy do kluczowania CW oraz opcjonalnie do sterowania PTT (PTT może być ustawione albo na tym drugim porcie albo jako polecenie N/O poprzez CAT na pierwszym porcie)
u mnie wygląda to tak

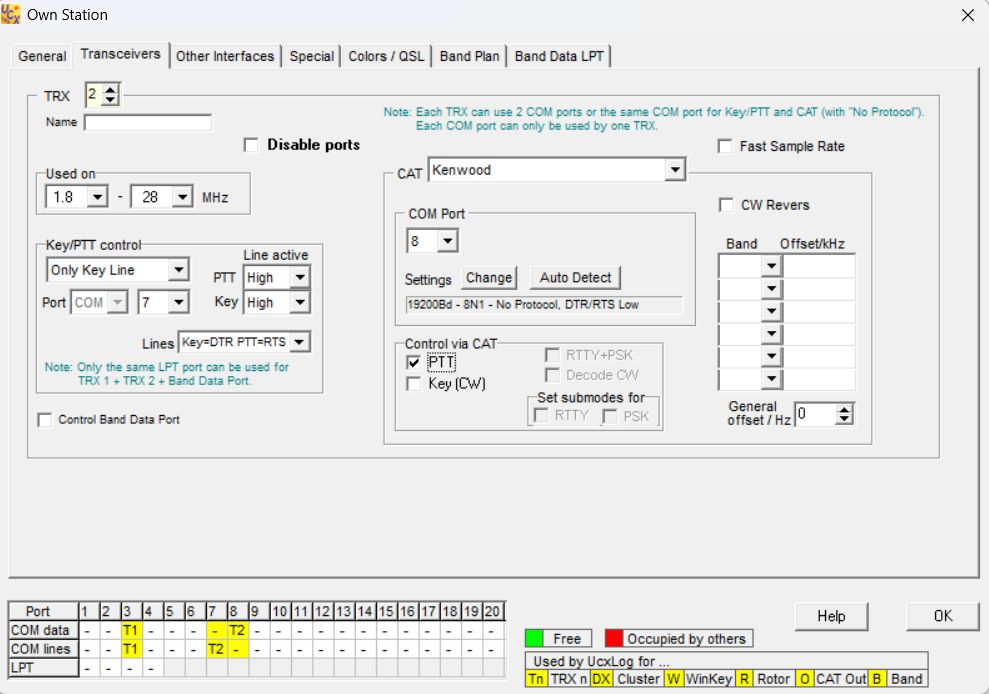

dla UcxLog
na porcie COM8 jest CAT a na porcie COM7 jest kluczowanie

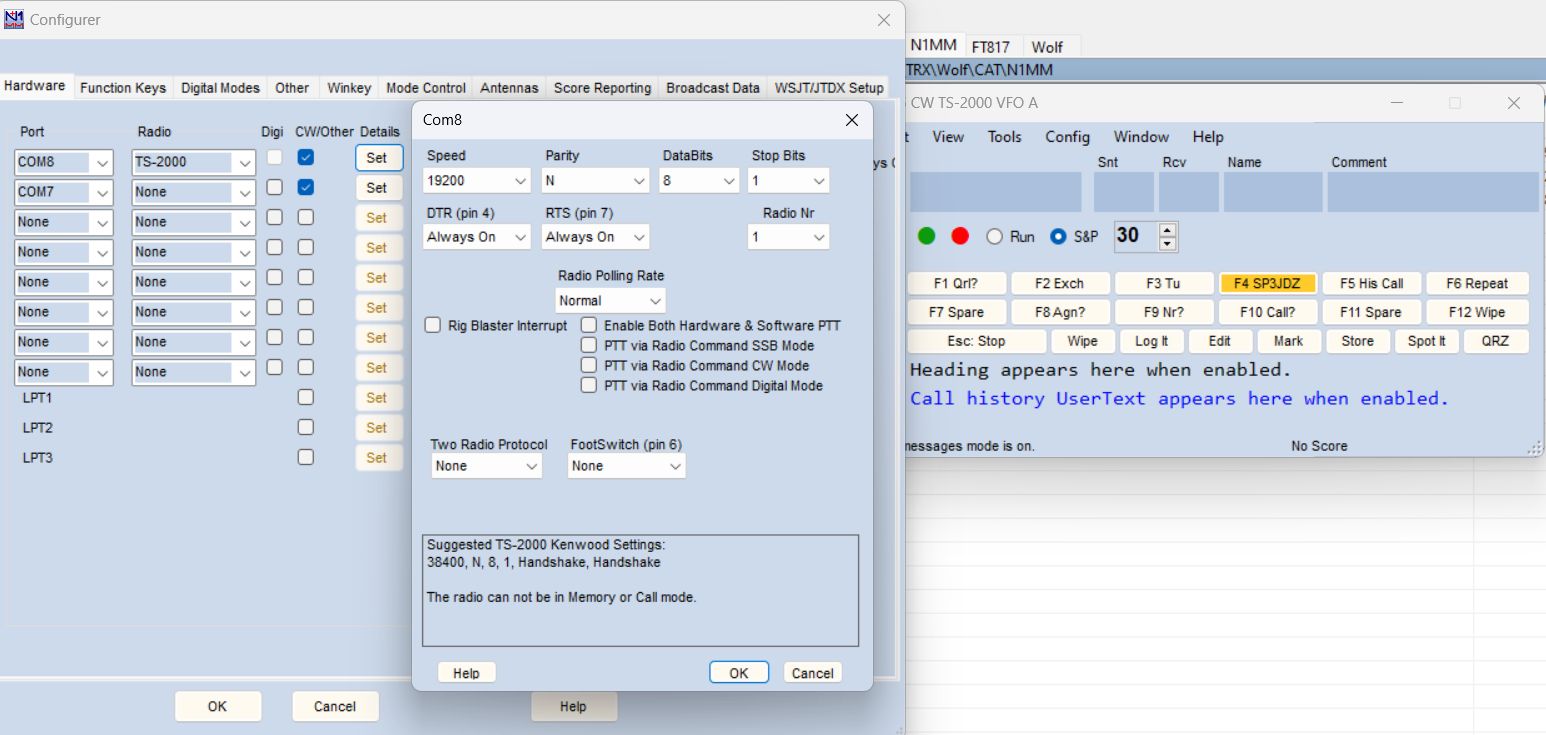

dla N1MM

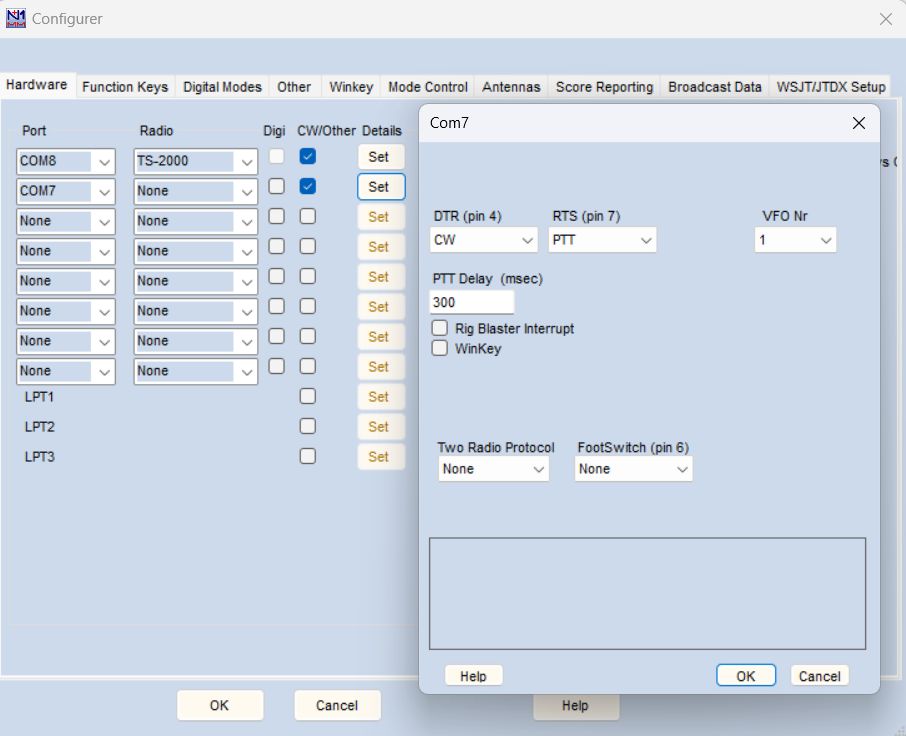

osobne ustawienia dla portu na potrzeby CAT (u mnie jest to port COM8)osobne ustawienia dla portu na potrzeby kluczowania (CW) - u mnie jest to port COM7
Ważna rzecz: projekt jest w zasadzie otwarty zarówno jeśli chodzi o hardware (dostępne są schematy i pliki gerber) jak i software (github). Trudność stanowią formaty plików projektów płytek drukowanych (trzeba mieć Altium) oraz do kompilacji źródeł trzeba mieć Keil (teoretycznie można kompilować w innych środowiskach). Wsady do procesora i FPGA są dostępne na dropboxie. Na początek dobrze jest zajrzeć na githuba, gdzie znajdują się źródła oprogramowania, opis, trochę linków itd. Jest też wersja częściowo komercyjna Wolfa WF-100D (trzeba kupić płytki PCB; nie ma dostępnych plików gerber; 100W, ATU).
Aktualnie (18.06.2023) TRX Wolf w moim wykonaniu nadaje i odbiera na falach krótkich (HF). Na razie kiepsko działa na 50MHz. Wyższe pasma nie interesują mnie i na razie nie będę uruchamiał.

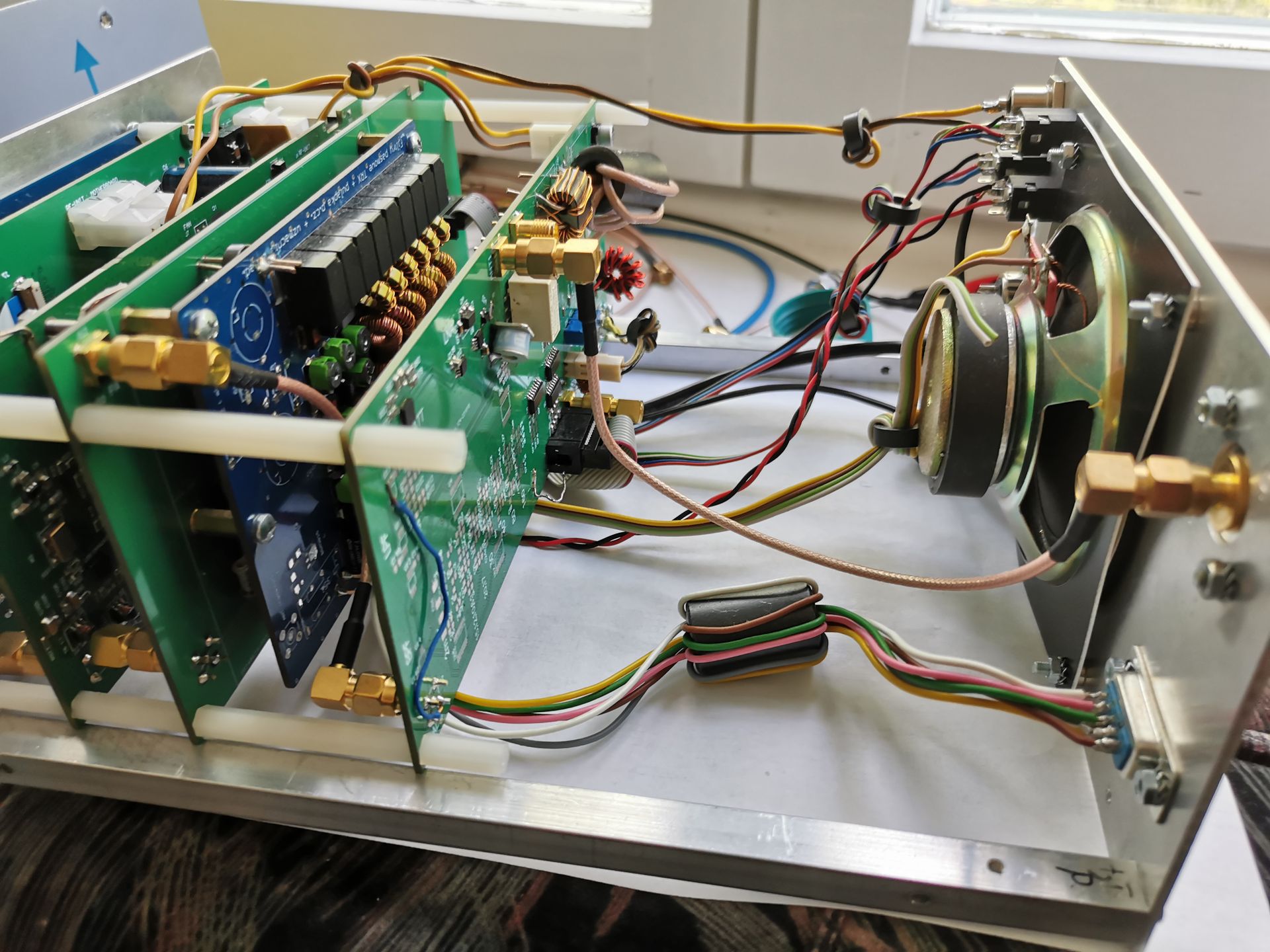

Transceiver WolfKawałek wnętrza TRX Wolf
Na zdjęciu widać, że są pewne zmiany w stosunku do oryginału:
są wydzielone filtry pasmowe (BPF) dla odbiornika zamiast tych, które są w oryginale na płytce RF Unit(na płytce jest puste miejsce)
oprócz tego wzmacniacz mocy (PA) jest nieco okrojony (pominąłem transformator T4 w wyniku czego moc jest 4 razy mniejsza - czyli 5W zamiast 20W - także na płytkce RF Unit)
moc 5W wystarcza u mnie do wysterowania mojego PA 300W
dzięki temu radiator jest szczątkowy (kawałek kątownika aluminiowego przykręcony do płytki po drugiej stronie tranzystorów mocy)
wentylator jest niepotrzebny (chyba, żeby poprawić nieco chłodzenie płytki Motherboard a właściwie przetwornika ADC, który z małym radiatorkiem osiąga temperaturę 60 stopni przy zamkniętej obudowie)

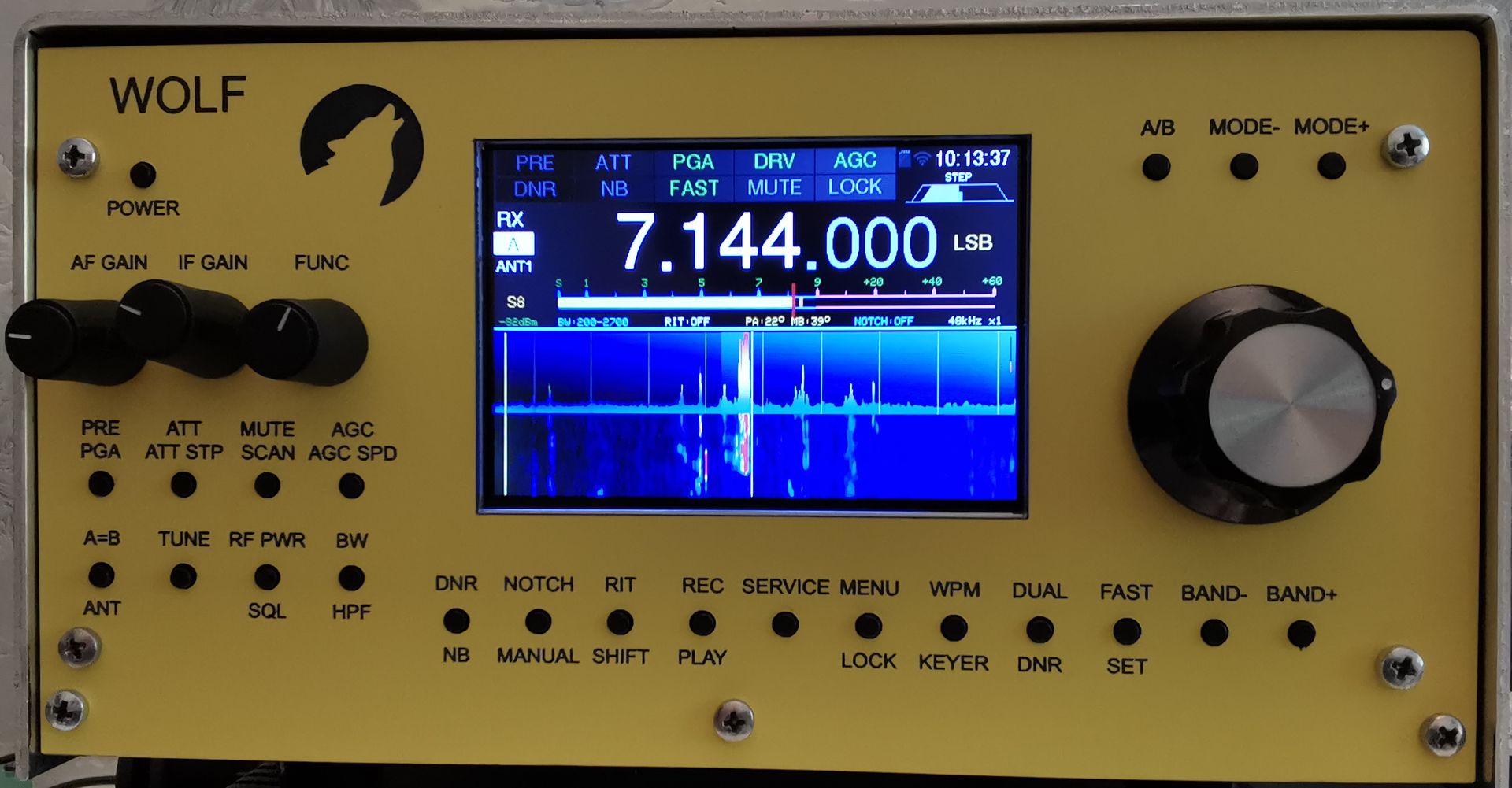

Wybrałem wersję 3,5 calową pełnej wersji Wolfa. Ekran nie jest dotykowy. Wersji jest sporo. Na początku trudno się połapać ;-).
Wersja 7 calowa (ekran dotykowy) różni się tylko płytką wyświetlacza (tzw. Front). Płytka Motherboard jest ta sama i RF board także. Czyli są 3 płytki. Wersja WF-100D (płytki płatne) składa się z 5 płytek.
